THI^?F-516超速淬火油

產品簡介 THIF-516超速淬火油冷卻速度相對于快速淬火油更快，氧化安定性好，適用于大型，淬透性差的零件的加熱淬火，滲碳、碳氮共滲淬火，也適用于中碳鋼及其他類型合金鋼的淬火冷卻。 產品特點 ①冷卻能力強，短期蒸汽膜階段，高低溫冷速都較快，滿足淬火硬度高及要求心部硬度高的厚大工件。
②熱氧化安定性好，能保持長期穩定的冷卻特性，使用壽命長，長期使用也能保持較好的冷速，保證產品質量。
③產品異味、煙霧、積碳小，淬火后工件表面易清洗。 技術指標

項目		技術要求	試驗方法
運動粘度 40℃，mm2/s ≯		28		GB/T265
閃點(開口)，℃ ≮		190	GB/T3536
水分，% ≯		無	GB/T260
傾點，℃ ≯		-9	GB/T3535
腐蝕(銅片,100℃,3h) 級≯		1	GB/T5096
光亮性，級 ≯		1	SH0564
熱氧化安定性	粘度比 ≯	1.5	SH/T0219
	殘炭增加值,% ≯	1.5
冷卻性能(液溫60℃,不攪拌)	特性溫度℃ ≮	680	ISO/9950
	最大冷速,℃ s ≮	110

適用范圍 ①可用于淬透性較低的中、低碳合金結構鋼及碳素結構鋼制工件淬火等。
②主要用于開放式淬火槽。
③主要適于處理要求淬火硬度高以及要求心部硬度高的厚大工件。 注意事項 ①淬火油中不要混入水分。團體淬火時如果水分有400PPM以上的混入，可能會引起硬度不均或降低耐久性。如混有水分，要先脫水。
②超速淬火油溫度應該控制在規定范圍內(50-80℃左右)，避免使用溫度過高或過低，否則不能發揮充分的冷卻性，并有冷卻不均的可能。
③定期清理炭黑和氧化皮。炭黑和氧化皮都是吸附在淬火油中的添加劑中，影響淬火油冷卻性能。

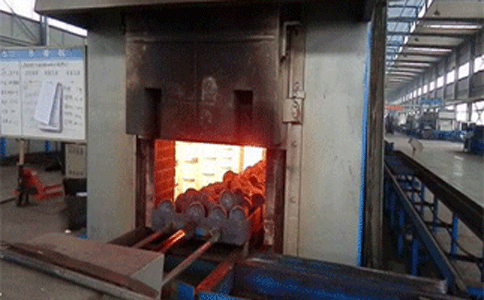

④厚、大型工件淬火一定要快速沒入油中，且不可一半在油中，一半在空氣中，容易造成淬火油的起火以及工件的硬度不均勻。 包裝貯存 170kg/桶包裝，存放于陰涼干燥處，擰緊封蓋，防止吸潮、進水，避免陽光暴曬。 相關鏈接 金屬清洗劑有什么優點？

金屬清洗劑的成分、分類及應用

選擇金屬清洗劑的注意事項

2024成都國際工業博覽會
